LED显示屏单元板、模组
LED显示屏单元板是LED显示屏的主体组成单元。它由LED发光二极管、电路板及驱动电路，驱动IC及塑胶套件等构成。

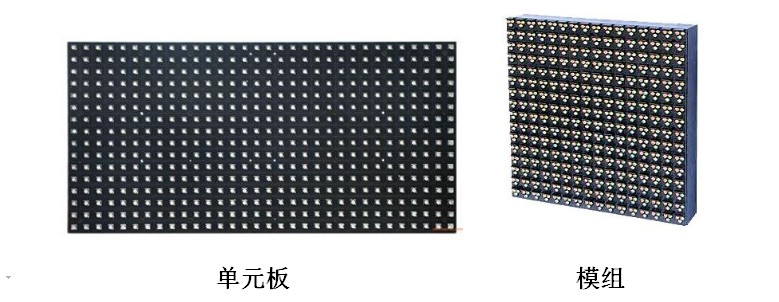

LED显示屏单元板分为三大类。室内单元板、半户外单元板和户外单元板（一般称为模组）。三者之间的区别主要在两个方面：亮度、防水。
单元板
常见型号及尺寸
室内点阵单双色
|
规格 |
尺寸（mm） |
分辩率 |
点数/平方 |
|
|
3.0单色 |
256*128 |
4mm |
64*32 |
62500 |
|
3.0双色 |
256*128 |
4mm |
64*32 |
62500 |
|
3.75单色 |
304*152 |
4.75mm |
64*32 |
44321 |
|
3.75双 |
304*152 |
4.75mm |
64*32 |
44321 |
|
5.0单色 |
484*242 |
7.62mm |
64*32 |
17222 |
|
5.0双色 |
484*242 |
7.62mm |
64*32 |
17222 |
半户外系列 单色：红、蓝、白
|
规格 |
尺寸（mm） |
分辩率 |
点数/平方 |
|
|
P10单色 |
320*160 |
10mm |
32*16 |
10000 |
户外系列
|
规格 |
尺寸 |
像素 |
点数/m2 |
|
|
P5全彩 |
160*160 |
5mm |
32*32 |
40000 |
|
P6全彩 |
192*192 |
6mm |
32*32 |
27777 |
|
P8全彩 |
256*128 |
8mm |
32*16 |
15625 |
|
P10单色 |
320*160 |
10mm |
32*16 |
10000 |
|
P10双色 |
320*160 |
10mm |
32*16 |
10000 |
|
P10全彩 |
160*160 |
10mm |
16*16 |
10000 |
|
P16单色 |
256*128 |
16mm |
16*8 |
3906 |
|
p16双色 |
256*128 |
16mm |
16*8 |
3906 |
|
P16全彩 |
256*128 |
16mm |
16*8 |
3906 |
|
P20全彩 |
320*160 |
20mm |
16*8 |
2500 |
户内全彩系列
|
规格 |
尺寸 |
像素 |
点数/m2 |
|
|
P2全彩 |
128*125 |
2mm |
64*64 |
250000 |
|
P2.5全彩 |
160*160 |
2.5mm |
64*64 |
160000 |
|
P3全彩 |
192*192 |
3mm |
64*64 |
111111 |
|
P4全彩 |
256*128 |
4mm |
64*32 |
62500 |
|
P5全彩 |
160*160 |
5mm |
32*32 |
40000 |
|
P6全彩 |
192*96 |
6mm |
32*16 |
27777 |
|
P7.62全彩 |
244*122 |
7.62mm |
32*16 |
17222 |
